Технические данные раздвижных перегородок Baffle
Справочник для дизайнеров, архитекторов и строителей: размеры потолочных направляющих, расчёт высоты полотна, ширина секций, схемы открывания, стекло и цвета профиля. Потолочная направляющая подвесной системы — 46 мм в высоту и от 58 до 288 мм в ширину в зависимости от числа рельсов.
- направляющая 46 мм
- секция 600–1200 мм
- стекло 4 / 4,8 мм
- профиль RAL
Обновлено:
Подвесная система: потолочная направляющая
Алюминиевый профиль. Под направляющей в потолке нужен закладной брус.
| Рельсов | Ширина направляющей | Высота направляющей | Высота полотна |
|---|---|---|---|

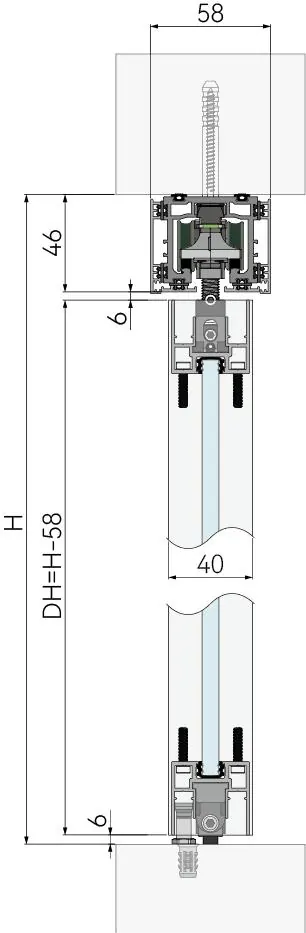

| 1 | 58 мм | 46 мм | высота проёма −58 мм |

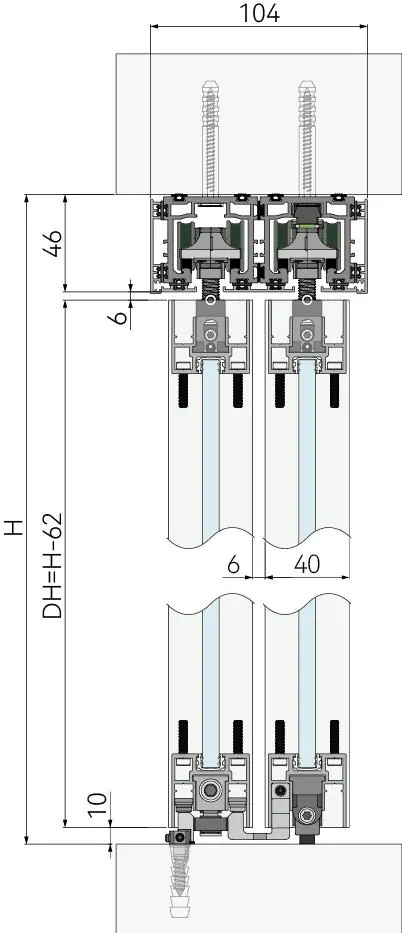

| 2 | 104 мм | 46 мм | высота проёма −62 мм |

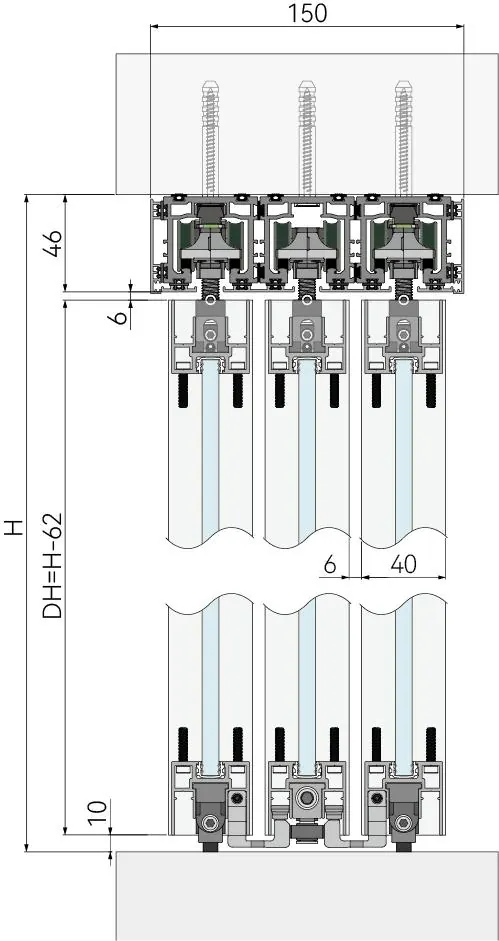

| 3 | 150 мм | 46 мм | высота проёма −62 мм |

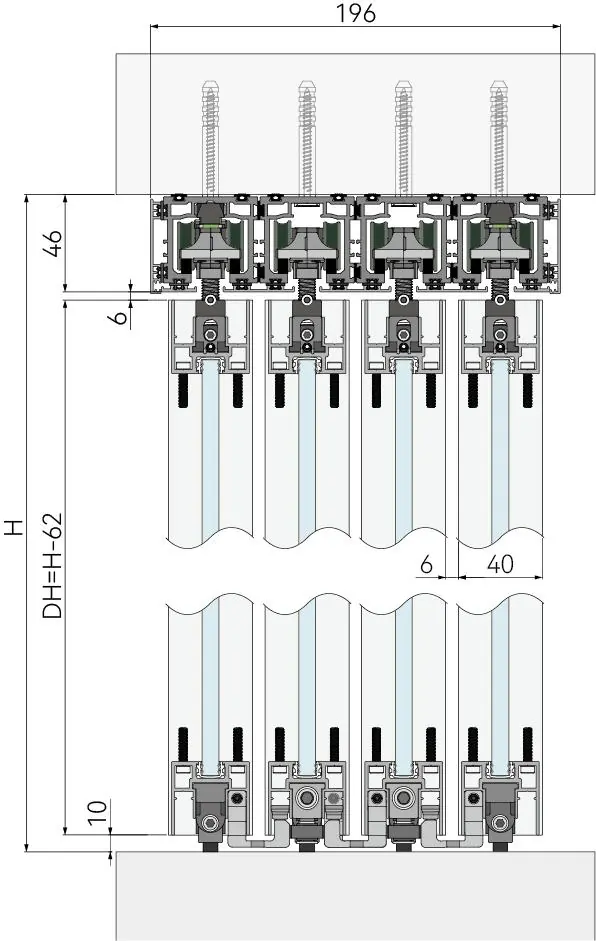

| 4 | 196 мм | 46 мм | высота проёма −62 мм |

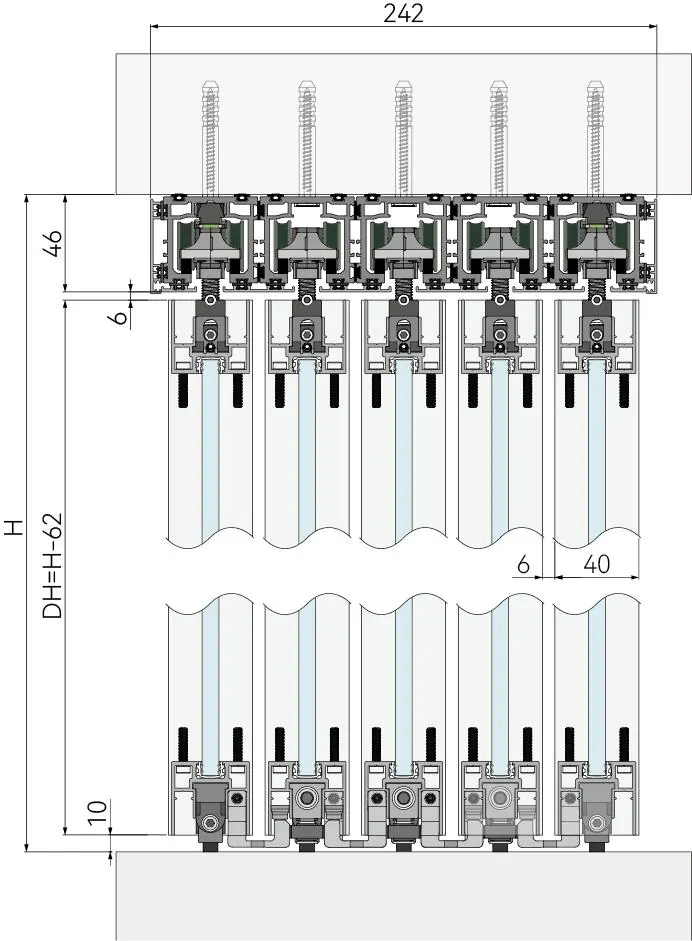

| 5 | 242 мм | 46 мм | высота проёма −62 мм |

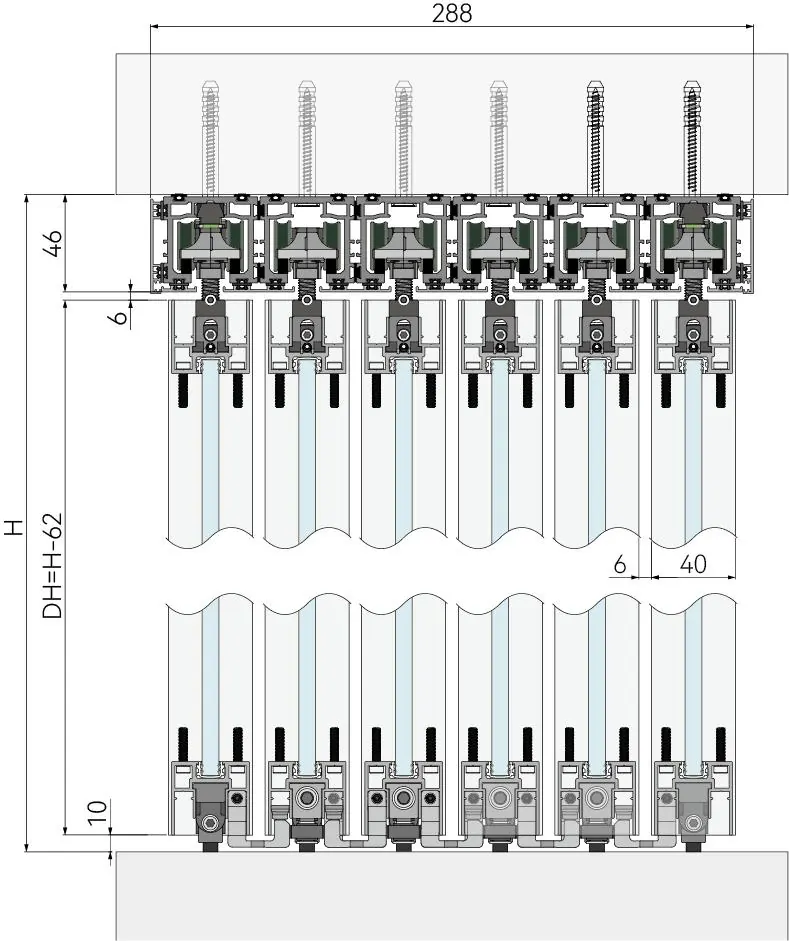

| 6 | 288 мм | 46 мм | высота проёма −62 мм |
Секции и схемы открывания
- Ширина секции: 600–1200 мм — оптимум по весу, ходу и внешнему виду.
- Количество секций: от 1 до 6.
- Схемы открывания: в стороны, одна за другую, каскад (все секции собираются в одну стопку), «2 + 2» и «3 + 3» — от центра в обе стороны.
- Специальные системы: Magic — без видимых направляющих; в пенал — дверь уходит в нишу в стене; pivot — распашная дверь на поворотной оси; гармошка — складные створки.
- Напольная система: створки идут по нижней рельсе; брус в потолке не нужен.
Стекло и наполнение
| Стекло | Толщина | Как выглядит | Где уместно |
|---|---|---|---|
| Прозрачное | 4 мм | Максимум света, пространство не делится визуально | Кухня-гостиная, выход на лоджию |
| Серое прозрачное (графит) | 4 мм | Лёгкая серая тонировка, строгий вид | Современный интерьер, кабинет |
| Бронза прозрачная | 4 мм | Тёплый тонированный оттенок | Гостиная, спальня в тёплых тонах |
| Матовое | 4 мм | Пропускает свет, скрывает происходящее | Спальня, санузел, гардеробная |
| Серое матовое | 4 мм | Приватность и серый оттенок | Спальня, кабинет |
| Бронза матовая | 4 мм | Приватность и тёплый оттенок | Спальня, гардеробная |
| Рифлёное | 4,8 мм | Вертикальные полосы, мягко размывают силуэты | Акцентная перегородка, кухня |
| Рифлёное матовое | 4,8 мм | Рифление плюс матовость — максимум приватности | Санузел, спальня |
| Зеркало | 4 мм | Зеркальное полотно визуально расширяет комнату | Прихожая, гардеробная, дверь Magic |
Всё стекло закалённое: примерно в 5 раз прочнее обычного, при разрушении рассыпается на тупые гранулы без острых краёв. Профиль — алюминий.
Цвет профиля
| Система | Цвета профиля |
|---|---|
| Напольная | Чёрный, шампань, антрацит, коньяк матовый, светлая бронза, белый, серебро, матовое золото |
| Подвесная | Чёрный матовый с завода. За доплату перекрашиваем в любой цвет по каталогу RAL Classic |
Подготовка проёма

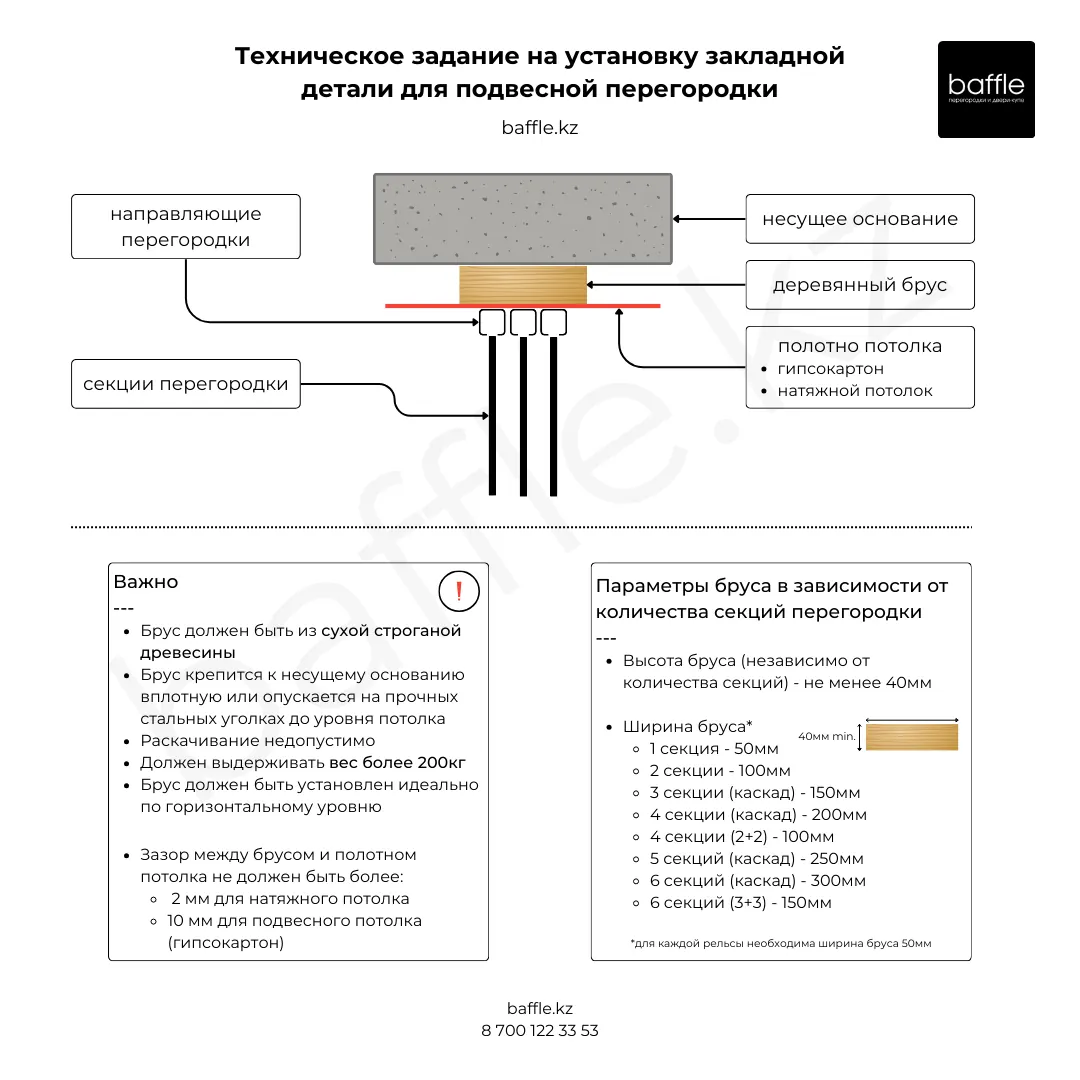

Для подвесной системы в потолке заранее закладывают брус из сухой строганой древесины: высота не меньше 40 мм, ширина — по 50 мм на каждый рельс, нагрузка — более 200 кг, зазор с полотном потолка не больше 2 мм (натяжной) или 10 мм (гипсокартон).
Сроки, монтаж, гарантия
- Срок: 12–14 рабочих дней от замера до монтажа.
- Монтаж: на чистовой ремонт, без пыли; мусор увозим.
- Гарантия: 5 лет по договору, выезд в течение 3 дней.
- Цена: от 50 000 ₸ за м² — реальные проекты с ценами.
Частые технические вопросы
Какая высота у потолочной направляющей подвесной системы?
Как посчитать высоту полотна подвесной перегородки?
Какой ширины делать секцию?
Какая толщина стекла?
Можно ли покрасить профиль в цвет RAL?
Нужен узел или размер, которого здесь нет?
Напишите — пришлём данные и чертежи под ваш проект.
